热合机电压表显示为300V是怎么回事？
热合机电压表显示为300V是怎么回事？
图1
图2

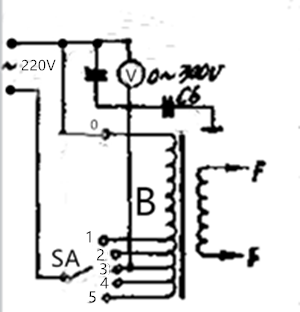

热合机电压表显示为300V是怎么回事？前面图1为300V交流电压表，图2所显示的是热合机灯丝电压调节原理图。其中，电源输入电压是交流220V；V是300伏交流电压表，SA为电压调节开关、B是灯丝变压器、F为变压器次极输出。灯丝变压器初级电源额定输入电压0-1为190伏；0-2为205伏；0-3为220伏；0-4为235伏；0-5为250；灯丝变压器次级输出F-F为10伏。
如图2所示，电压调节开关SA置于3位置，0-3的额定输入电压是交流220V，也就是说当电源电压为交流220V时，灯丝变压器次级输出正好是10V。当市电220V电源电压偏低的时候，可以将SA电压调节开关置于0-1或0-2的位置，因为0-1、0-2的额定输入电压各为190V、205V，这样在220V市电电源电压偏低时也能达到热合机灯丝变压器输出10V的目的。当市电电源电压正常时，如果将SA电压调节开关置于0-1或0-2位置，就会出现热合机灯丝变压器输出电压超过10V、输入额定电压190V、205V的0-1或0-2位置，就会被加上正常的市电220V交流电压，这时的热合机灯丝变压器就会发热，有随时被烧毁的危险。
当将正常的交流220V电压加到额定输入电压为190V、205V的0-1或0-2位置时还会出现另外一种现象，那就是由于300伏交流电压表“V”在图2的接线方式和热合机灯丝变压器本身特有的功能，在这样的状态下，300伏交流电压表V的指针显示就会为300伏左右，这是因为热合机灯丝变压器B的初级绕组有几个抽头，正常状态下SA电压调接开关置于0-3位置，这个位置也正好是灯丝变压器初级额定交流输入电压220V的位置，300伏交流电压表V的一端也接在这个位置，如果这时将SA电压调节开关置于0-1或0-2的位置由其是0-1的位置，220V交流电源通过0-1、SA电压调节开关与电源形成闭合回路，由于变压器的自感作用，220V交流电源经0-2、0-3变压器绕组自感升压后产生300伏左右的自感电压，再经300伏交流电压表V与220V交流电源形成回路，这就是300V电压简单的形成过程，但这个300V电压它的电流很小不是市电电压，这个电压的出现说明，热合机灯丝变压器的输入电压，已经超出了灯丝变压器的额定输入电压，这种情况下灯丝变压器输出的电压会超出正常值，使热合机不能正常工作。
用户在操作使用热合机过程中，应经常注意300V交流电压表指针的变化，当电压表显示过高或过低时，应及时调整电压调节开关的档位，以免造成热合机内元器件损坏。
